安装结构形式

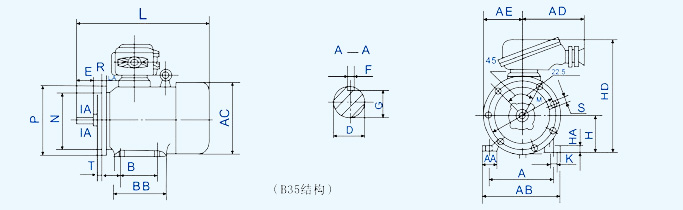

5.3 安装尺寸外形尺寸表8（B35、V15、V36机座带底脚，端盖有凸缘）

YB	系列
YB2

表8

mm

机座号	安装及外形尺寸																															制造范围
	H	A	B	C	D		E		F		G		K	T	M	N	P	R	S	AB	AD	AE	HD	AA	BB	HA	AC	LA	L
					极数																								极数
					2	4,6,8,10	2	4,6,8,10	2	4,6,8,10	2	4,6,8,10																	2	4,6,8	10
80	80	125	100	50	19		40		6		15.5		10	3.5	165	130	200	0	4×Ф12	160	225	105	340	34	135	10	160	12	330			B35	V36 V15
90S	90	140	100	56	24		50		8		20		10	3.5	165	130	200	0	4×Ф12	180	225	105	355	36	135	14		12	360
90L			125																						160				385
100L	100	160	140	63	28		60		8		24		12	4	215	180	250	0	4×Ф15	205	225	130	380	40	180	14	200	14	430
112M	112	190	140	70	28		60		8		24		12	4	215	180	250	0	4×Ф15	245	225	130	400	50	185	16	225	14	460
132S	132	216	140	89	38		80		10		33		12	4	265	230	300	0	4×Ф15	280	240	155	470	60	205	18	265	14	510
132M			178																						242				550
160M	160	254	210	108	42		110		12		37		15	5	300	250	350	0	4×Ф19	330	240	180	530	70	275	20	320	16	655
160L			254																						320				695
180M	180	279	241	121	48		110		14		42.5		15	5	300	250	350	0	4×Ф19	355	240	180	565	70	325	22	360	18	730
180L			279																						366				750
200L	200	318	305	133	55		110		16		49		19	5	350	300	400	0	4×Ф19	395	290	205	625	70	385	25	400	18	805
225S	225	356	311	149	55	60	110	140	16	18	49	53	19	5	400	350	450	0	8×Ф19	435	290	225	670	75	375	28	450	20		845
225M																									400				840	870
250M	250	406	349	168	60	65	140		18	18	53	58	24	5	500	450	550	0	8×Ф18	490	330	250	770	80	430	30	500	22	935
280S	280	457	368	190	65	75	140		18	20	58	67.5	24	5	500	450	550	0	8×Ф19	545	330	280	830	85	455	35	560	22	1010
280M			419																						505				1060
315S	315	508	406	216	65	80	140	170	18	22	58	71	28	6	600	550	660	0	8×Ф24	640	340	330	1000	130	551	38	630	25	1240	1270	1270
315M			457																						602				1320	1350	1350
315L			508																						653				1410	1440	1440
355S	355	610	500	254	75	95	140	170	20	25	67.5	86	28	6	740	680	800	0	8×Ф24	740	340	400	1080	150	800	40	750	30	1500	1570	1520
355M			560																						900				1610	1680	1630
355L			630																						1000				1700	1770	1720

6　订货须知
6.1　订货时请注明电动机型号、额定功率、同步转速、电压、频率、防爆标志、接线盒进线方式、结构安装型式、旋转方向、防护等级、使用环境条件。
6.2　样本中规定的技术的数据及安装尺寸仅供用户订货时参考。
